ベイパーチャンバーの熱設計リファレンス

蒸気室は直接蒸気室とも呼ばれ、業界では一般に平面ヒートパイプ、温度均等化プレート、熱均等化プレートと呼ばれています。 チップの電力密度の継続的な改善により、VCはCPU、NP、ASIC、およびその他の高電力デバイスの放熱に広く使用されています。

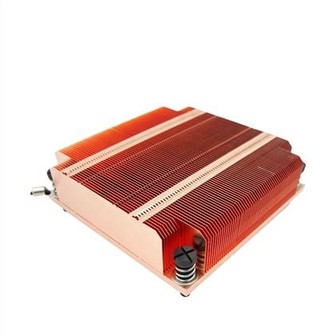

VCヒートシンクは、ヒートパイプや金属基板ヒートシンクよりも優れています。

   VCは平面ヒートパイプと見なすことができますが、それでもいくつかのコアの利点があります。 金属やヒートパイプよりも温度均等化効果があります。 表面温度をより均一にすることができます（ホットスポットを減らす）。 次に、VCヒートシンクを使用すると、熱抵抗を低減するために、熱源と機器を直接接触させることができます。 ヒートパイプは通常、基板に埋め込む必要があります。

ヒートパイプのように熱を伝達する代わりに、VCを使用して温度を均等化します。

ヒートパイプは、特に比較的曲がりくねった経路の場合、熱源を遠位フィンに接続するための理想的な選択肢です。 パスがまっすぐで、熱をリモートで転送する必要がある場合でも、ヒートパイプはVCよりも使用されます。 これがヒートパイプとVCの主な違いです。 ヒートパイプは熱の伝達に重点を置いています。

サーマルバジェットが厳しい場合はVCを使用します。
   製品の最高周囲温度からダイの最高温度を引いたものをサーマルバジェットと呼びます。 多くの屋外アプリケーションでは、この値は40度を超えています。

VC面積は、熱源面積の少なくとも10倍でなければなりません。

      ヒートパイプに馴染みのあるVCの熱伝導率は、長さが長くなるほど高くなります。 これは、熱源と同じサイズのVCは、銅基板に比べてほとんど利点がないことを意味します。 VCの面積は、熱源の面積の10倍以上である必要があります。 サーマルバジェットが大きい場合や風量が多い場合は問題ありません。 ただし、一般的に、基本的な底面は熱源よりもはるかに大きくする必要があります。

その他の考慮事項：

サイズ：理論的にはサイズ制限はありませんが、電子機器の冷却に使用されるVCの長さと幅が300-400mmを超えることはめったにありません。

従来のVCの厚さは2.5-4。0mmの間です。

電力密度：VCの理想的なアプリケーションは、熱源の電力密度が20 W/cm2を超えることです。しかし、多くの機器は実際には300 W/cm2を超えています。

表面処理：ニッケルメッキがよく使われます

働く温度：VCは複数の低温および熱ショックに耐えることができますが、通常の動作温度範囲は1-100度です。

圧力：VCは通常、変形前に60psiの圧力に耐えるように設計されています。 多くの実際の製品は最大90PSIになります。
