5G基地局はどのように冷却されるのか

5G 基地局には大規模なアンテナ技術が導入されており、AAU の体積、重量、熱放散に課題が生じています。 この 3 つのバランスを見つけて AAU 設計を適切に行うには、さまざまな新しいテクノロジー、新しいプロセス、新しい材料を組み合わせる必要があります。

従来の AAU 冷却ソリューション:

1. チップとシェル間の温度差を減らし、高熱伝導率の界面材料と熱ブリッジ熱伝導ブロックまたはヒートパイプを採用します。

2. シェルの表面温度を下げ、装置のシェル容積を増やし、表面積を増やします。

3. アルミニウムシェルを厚くして、鋳造温度の均一性を向上させます。

5G AAU 冷却の新しい熱設計:

ベースステーション内の加熱モジュールによって発生する熱により、密閉キャビティ内の温度が上昇します。 温度が同じ場合、空気の対流によって熱がシェルに伝わり、放熱されます。 AAUcooling は、新しい材料、新しい構造設計、新しい熱ソリューションから始めることができます。

1.液体冷却モジュール：ヒートシンクに接続された熱伝導パイプの下に特殊な放熱液体があり、その沸点は比較的低いです。 熱を吸収した後、蒸発してガスとなり上部に達します。 放熱後は再び液化して元の場所に戻るため、放熱効率が向上します。

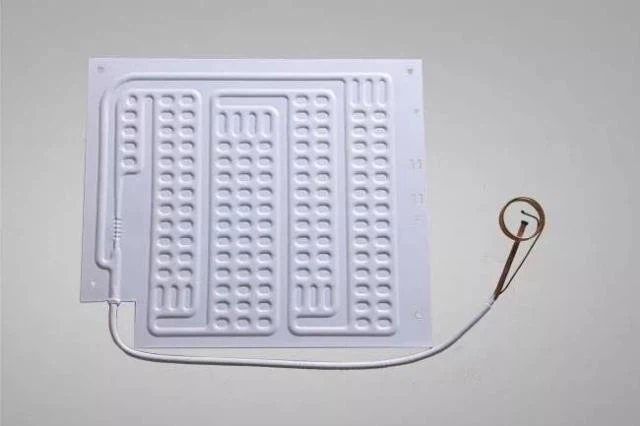

2. 新しい素材。 Tim、熱材料およびスキームの内部使用に加えて、AAU の半固体ダイカストには軽量で優れた熱性能という利点があり、ボイラープレートには高い熱伝導効率と速い冷却速度という利点があります。 半固体ダイカストと拡張プレートを組み合わせた放熱デバイスにより、5g 基地局の放熱値が大幅に向上すると期待されます。

3. 新しい構造設計。 また、AAUヒートシンクの構造革新設計によりマシン全体の体積と重量を最適化し、マシン全体の構造の軽量化を実現する新技術を導入しました。 例えば、従来の冷却フィン設計では、下部の熱が上部に拡散するため、冷却フィン構造の上部が高温になり、放熱効率が低下し、放熱のボトルネックとなります。 ZTE の独自の V 歯構造設計により、放熱空気の流れが改善され、冷気が前面から入って両側から排出され、熱カスケードが回避され、放熱量が 20% 増加します。

AAU の熱性能が十分でない場合、機器の消費電力の増加につながります。これは通信事業者にとって厳しい課題であるだけでなく、5G 構築を推進する上でも重要な障害となります。 放熱の問題を効果的に解決できない場合、5Gの上陸促進と長期的な発展にある程度の影響が出る可能性がある。
