本当にピンフィンラジエーターを使っていますか？

放熱シミュレーション用のヒートシンクは不要なコンポーネントであり、その性能、特にプレートタイプのヒートシンクについても理解しておく必要があります。 プレート型ラジエーターの放熱性能は、放熱リブの高さ、厚み、間隔、底面板の厚みに関係していることは誰もが知っています。

ただし、放射リブの厚さが増加し、間隔が減少し、底板の厚さが増加すると、ラジエーターの性能は最初に急速に向上し、次にゆっくりと増加し、最後に低くなります。

したがって、放射リブの底板の厚さ、間隔、厚さを適切に制御することがラジエーターの設計の鍵であり、一般的な最適化の組み合わせではなく、実際の製品に応じて調整する必要があります。

上記のプレート型ラジエーターの理解に基づいて、ピンフィンラジエーターには固有の利点があると考える人もいます。 熱伝達方程式Q=hA（T1-T2）のため、ラジエーターの面積が大きいほど、その放熱能力は強くなります。

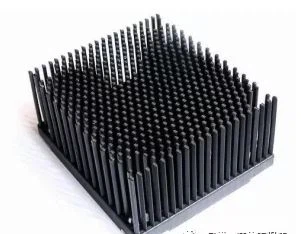

針状のラジエーターの設計コンセプトは、与えられた体積で可能な限り多くの熱交換領域を生成することであり、さまざまな気流方向に適応することもできます。

ピンフィンラジエーターの場合、気流と同じ方向の表面積のみが流れる空気と接触でき、垂直気流方向の表面積は静止空気または渦気流とのみ接触し、表面のこの部分はエリアは多くの熱を奪うことはできません。 したがって、同じフィン間隔で、板状のフィンを壊すだけでは熱放散は増加しませんが、熱放散性能が低下する可能性があります。

確かに、プレートタイプのフィンラジエーターの間隔は、技術的な制約のためにあまり密にすることはできません。 フィンの密度は、針状のフィンラジエーターを作成することで増やすことができますが、パラメーターhを無視しないでください。 密度が増加した後、それは2つのフィンを流れます。フィン内の空気は互いに干渉し、互いに衝突し、2つのフィンの間の狭い流れに押し込まれ、乱流を形成します。
