スイッチング電源のサーマル設計ポイント

放熱は、スイッチング電源アダプタの安全で信頼性の高い動作を保証するための重要な条件です。温度が高すぎると、電源装置のパフォーマンス・インデックスが変化し、電源アダプタの故障が発生します。したがって、放熱設計の基本的な課題は、指定された信頼性の限界を超えないように温度上昇を制御することです。

スイッチング電源アダプタのコンポーネントには、動作温度範囲に対して一定の要件があります。温度が限界を超えると電源の作動状態の変化を引き起こし、電子機器が安定して確実に動作し、寿命を短くし、さらには電子機器の損傷を引き起こす可能性があります。

したがって、我々は、電源の熱設計にもっと注意を払う必要がありますスイッチは、以下にデバイスの熱ソリューションを設計する際の参考となるいくつかの設計ポイントです。

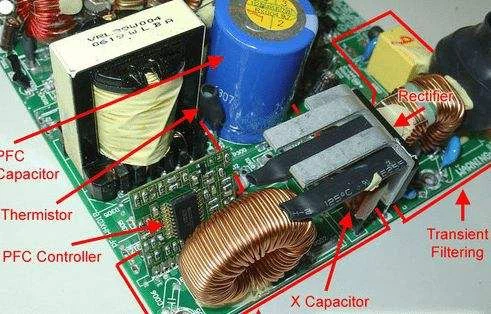

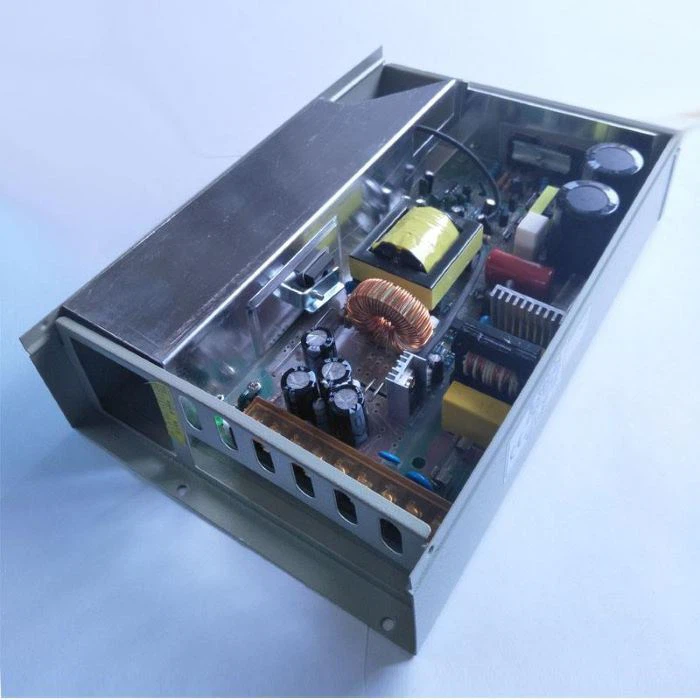

1.ヒートシンクの選択。ヒートシンクの選択の原則は、内部スペースを節約し、電源アダプタの総重量を減らすために、十分な放熱を確保することを前提に、できるだけ少量と軽量のヒートシンクを選択することです。

ヒートシンクの取り付け。ヒートインクを設置する場合、熱放熱と熱抵抗の小さい取り付け方法は、可能な限り選択しなければならない。

3. インターフェイスの熱抵抗を最小限に抑えます。ヒートシンクの表面は平らで滑らかで、シリコングリースまたは熱伝導ガスケットを使用してラジエーターとパワー半導体の間の接触熱抵抗を低減します。

4.ヒートシンク表面処理.ヒートシンクの放射能を高めるために、ヒートシンクの表面は黒色塗料や酸化物などの高い放射係数コーティングの層で被覆することができる。黒塗りのあるラジエーターは優先され、コーティングは損傷から保護されなければならない。

5. パワー半導体の設置位置。パワー半導体はヒートシンクの中央に設置し、ヒートシンクを均一に加熱し、放熱効率を向上させる必要があります。

ヒートシンクの位置。ヒートシンクは、周囲温度を下げるために、電源装置外の空気流と直接接触する必要があります。同時に、ラジエーターの対流熱伝達の効果を改善することができる。
