PCBの熱ソリューション設計

熱放散を考慮して、PCBは垂直に設置する方が良いです。 一般に、ボード間の距離は2cm以上である必要があり、PCB上のコンポーネントの配置順序は、次のような特定の規則に従う必要があります。

1.自然対流によって冷却される機器の場合、集積回路（または他のコンポーネント）を縦方向に配置することをお勧めします。 強制空冷を備えた機器の場合、集積回路（または他のコンポーネント）を横方向の長さに配置するのが最適です。

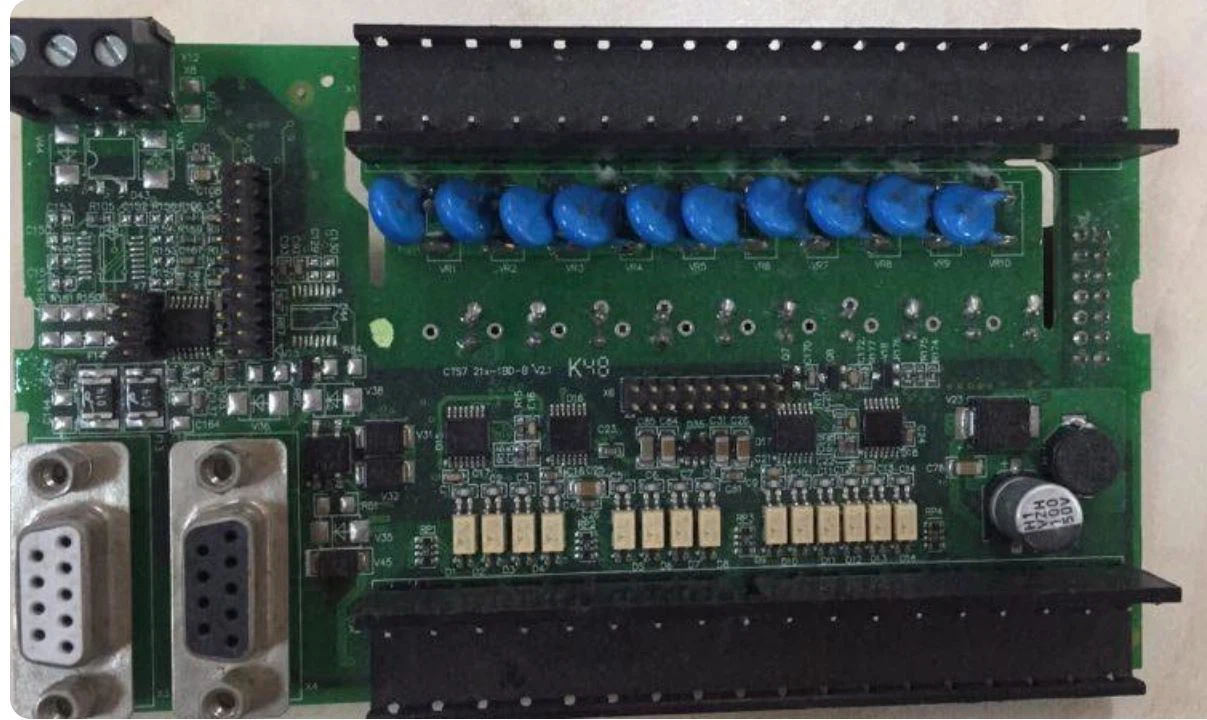

2.同一PCB上の部品は、可能な限り発熱量と放熱度に応じてゾーンに配置する必要があります。 発熱量が少ない、または耐熱性が低い部品は、冷却空気流の上流に配置し、発熱量が高い、または耐熱性が良好な部品は、冷却空気流の下流に配置する。

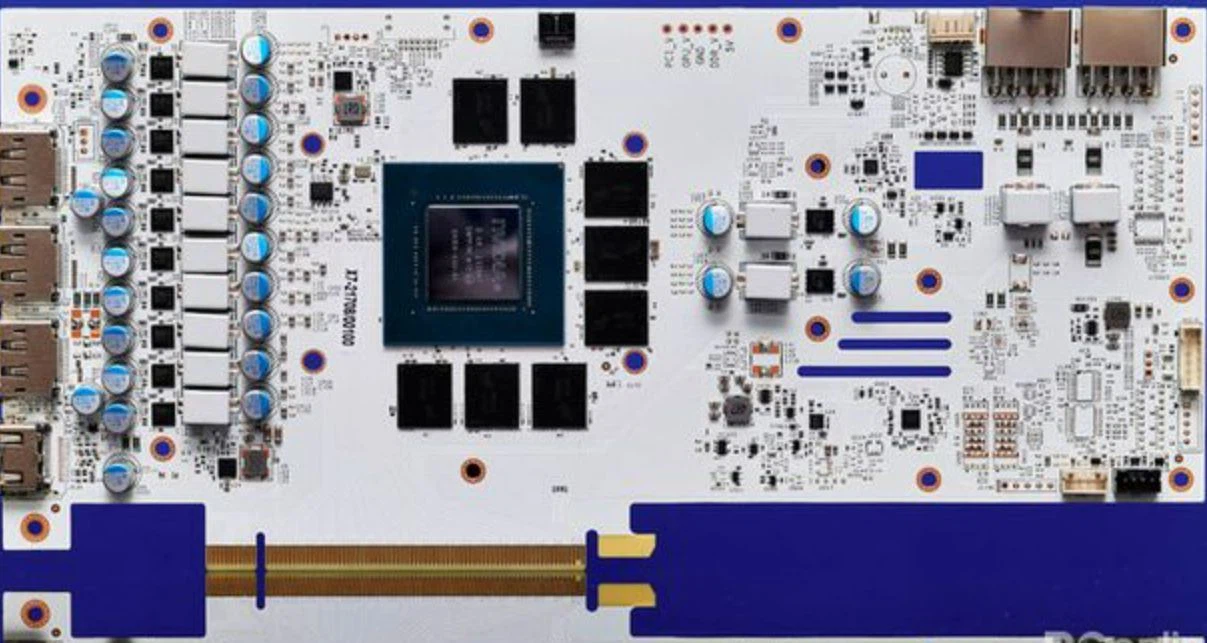

3.水平方向では、高出力コンポーネントをPCBのエッジのできるだけ近くに配置して、熱伝達経路を短くします。 垂直方向では、高出力コンポーネントをPCBの上部にできるだけ近づけて配置し、これらのコンポーネントが動作するときに他のコンポーネントの温度に与える影響を減らす必要があります。

4.温度に敏感なコンポーネントは、最低温度の領域（機器の底部など）に配置する必要があり、加熱コンポーネントの真上に配置しないでください。 複数のコンポーネントを水平面上でずらして配置する必要があります。

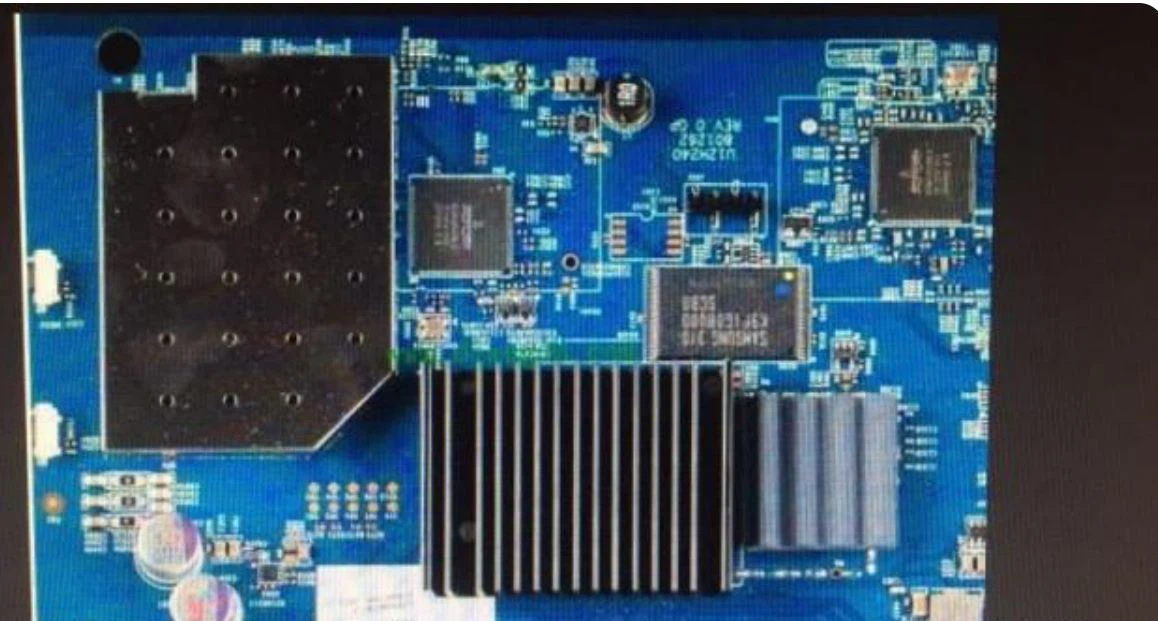

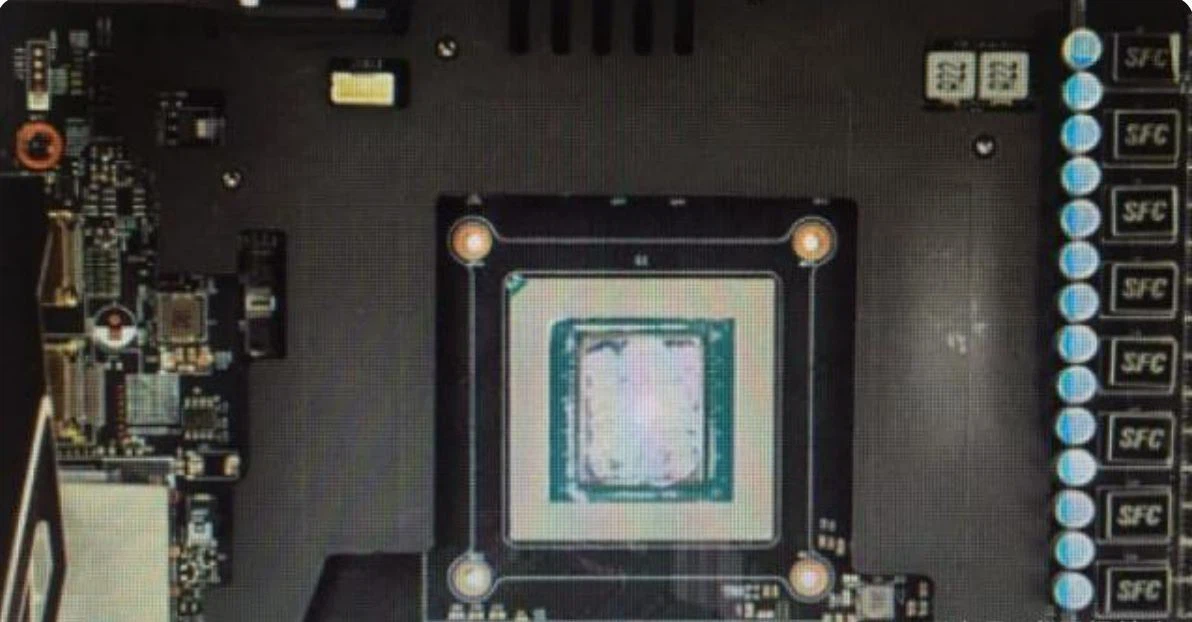

5.装置内のPCBの熱放散は主に空気の流れに依存するため、空気の流路を調査し、コンポーネントまたはPCBを合理的に構成することを検討する必要があります。 PCB内のいくつかのデバイスの加熱能力が大きい場合は、ラジエーターまたは伝熱パイプを加熱デバイスに追加できます。 温度を下げることができない場合は、ファン付きのラジエーターが熱放散効果を高めると考えられます。

6.同レベルの耐熱部品を混合して配置する場合の基本的な配置順序は、消費電力の大きい部品と放熱の悪い部品を風上出口に設置することです。

7.空気が流れると、常に抵抗の低い場所を流れる傾向があります。 したがって、PCB上でコンポーネントを構成する場合、特定の領域に大きな空域を残さないようにする必要があります。 マシン全体で複数のPCBを構成する場合も、同じ問題に注意する必要があります。

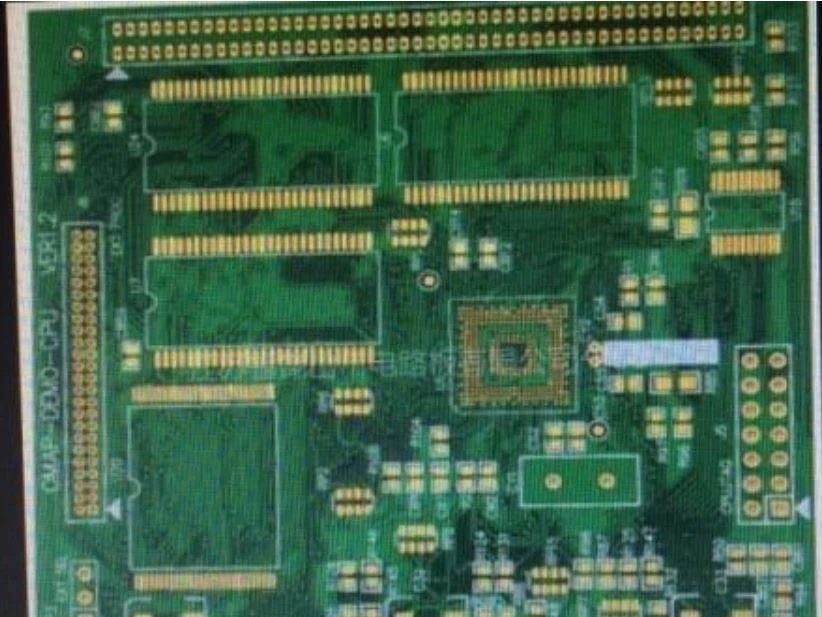

8.プリント基板は、熱放散の良いプレートでできているものとします。

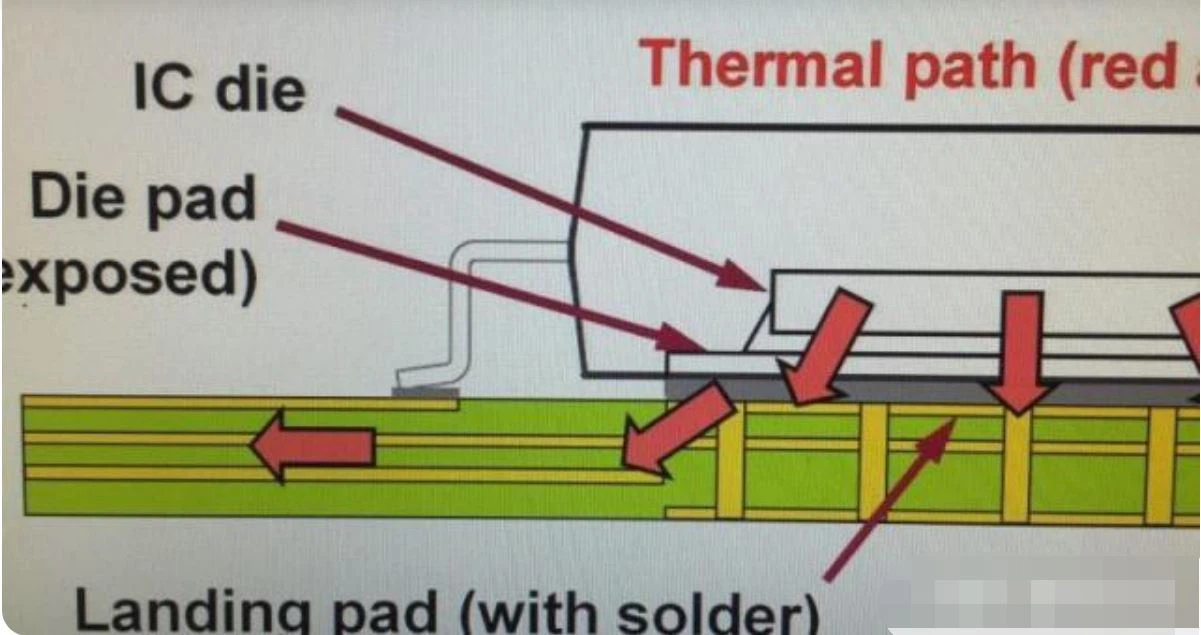

9.熱放散のための合理的な配線を使用します。
