液体コールドプレートへの埋設ヒートパイププロセスの適用

液体冷却プレートヒートシンクは、高出力デバイスの熱放散に対して非常に優れた熱性能を備えているため、多くのお客様が液体冷却プレートの熱ソリューションを選択します。 液冷板の製造工程は一般的な空冷ラジエーターよりも複雑であり、液冷放熱には高い工程信頼性と技術が必要です。

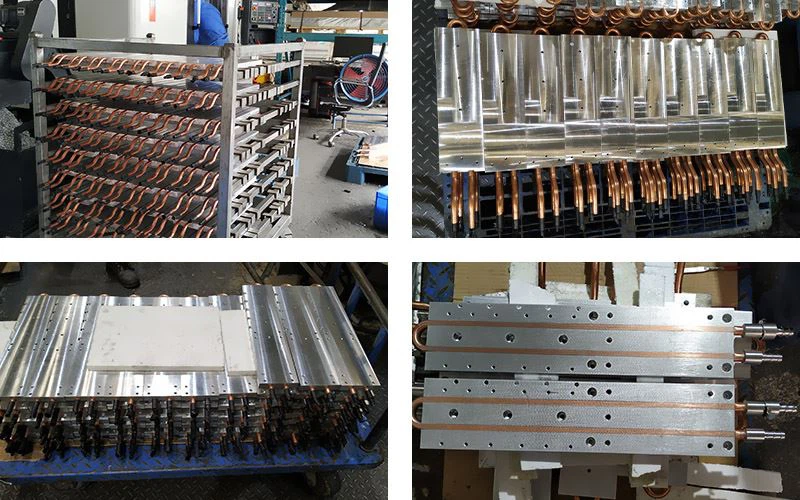

埋め込みヒートパイププロセスは、液体冷却プレートを作成するために最も一般的に使用されるカスタマイズされたプロセスです。 一般的に言えば、それはアルミニウム基板上に埋め込まれた銅パイプであり、アルミニウム基板はCNCで処理および粉砕され、次に曲げられた銅ヒートパイプは、ろう付けおよび溶接された後、スタンピングマシンでアルミニウム基板にプレスされ、次に液冷プレート。

埋設ヒートパイプ液体冷却板には、一般的に3種類あります。1つは浅い埋設管液体冷却板です。 2つ目は、深部埋設パイプ液体冷却プレートです。 3番目はパイプ溶接プロセスです。 。 3種類の技術にほとんど違いはなく、加工の難易度もほぼ同じです。
