抵抗器に適したヒートシンクを選択する方法

  抵抗器を使用して電子デバイスを構築したいと考えていますが、抵抗器に適したヒートシンクの選択に苦労していませんか? 恐れるな！ このブログでは、抵抗器に適切なヒートシンクを選択する方法を段階的に説明します。

始める前に、ヒートシンクとは何かを定義しましょう。 ヒートシンクは、抵抗器やマイクロプロセッサなどの熱を発生するコンポーネントに取り付けられ、その熱を放散して損傷を防ぐ冷却デバイスです。 間違った選択をするとデバイスの誤動作や故障につながる可能性があるため、抵抗器に適切なヒートシンクを選択することが重要です。

ステップ 1: 抵抗器の消費電力を決定する

抵抗器のヒートシンクを選択する最初のステップは、電力損失、つまり電気が抵抗器を通過するときに生成される熱の量を決定することです。 これは通常、ワットまたはミリワットで表され、抵抗器のデータシートで確認するか、次の式を使用して確認できます。

P = V x I

ここで、P はワット単位の電力、V はボルト単位の電圧、I はアンペア単位の電流です。

ステップ 2: 抵抗器の熱抵抗を計算する

次のステップは、R_th で示される抵抗器の熱抵抗を計算することです。 これは、抵抗器から周囲空気への熱の流れに対する抵抗です。 抵抗器の熱抵抗は、その構造とサイズによって決まります。 この情報は抵抗器のデータシートで見つけるか、メーカーに問い合わせてください。

ステップ 3: 必要な温度差を決定する

次のステップは、抵抗器と周囲空気の間の必要な温度差を決定することです。これは通常 ΔT として表されます。 これは、熱が効果的に放散されるようにするために必要です。 ΔT の一般的なガイドラインは通常 10-15 度です。これは、抵抗器の温度が周囲温度よりも 10-15 度高くなければならないことを意味します。

ステップ 4: ヒートシンクの熱抵抗計算ツールを使用する

消費電力、熱抵抗、および必要な温度差を決定したら、次のステップは、ヒートシンク熱抵抗計算ツールを使用して、抵抗器に適切なヒートシンクを決定することです。 ヒートシンクの熱抵抗計算機は、前の手順で計算したすべての入力を受け取り、必要なヒートシンクの熱抵抗を度 /W の単位で出力します。

ステップ 5: 適切なヒートシンクを選択する

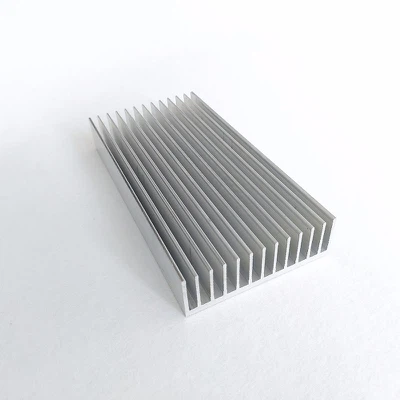

ヒートシンクの熱抵抗定格がわかったら、最後のステップは、計算値を満たすかそれを超える適切なヒートシンクを選択することです。 ヒートシンクを選択するときは、ヒートシンクのサイズ、形状、使用されている材質などの要素を考慮してください。 銅とアルミニウムはヒートシンクに使用される主な材料であり、銅はアルミニウムより効率的ですが高価です。 また、重量やスペースの制限も考慮してください。

結論として、抵抗器に適切なヒートシンクを選択することは、電子デバイス設計における重要なステップです。 このブログ投稿で説明されている手順に従うと、熱を効果的に放散し、デバイスの誤動作や障害を防ぐ適切なヒートシンクを選択することができます。 ご不明な点がございましたら、ヒートシンクのメーカーにお問い合わせいただくか、専門家にご相談ください。
