従来の冷却システムと比較したベイパーチャンバーの長所と短所は何ですか

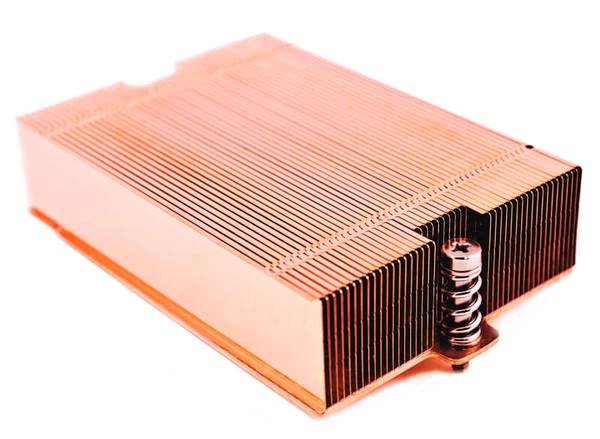

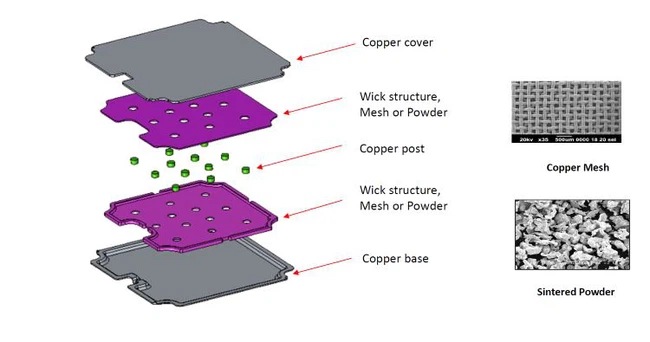

電子デバイスの性能と消費電力が継続的に向上するにつれて、熱放散が重要な問題になっています。近年、サーマルコンポーネントの新しい用語であるベイパーチャンバーについてよく聞くようになりました。これは、液体の気相転移を通じて熱を伝達する放熱技術です。ベーパーチャンバーは通常、銅などの熱伝導率の高い材料で作られており、内部には脱イオン水やアセトンなどの少量の作動液体が封入されています。

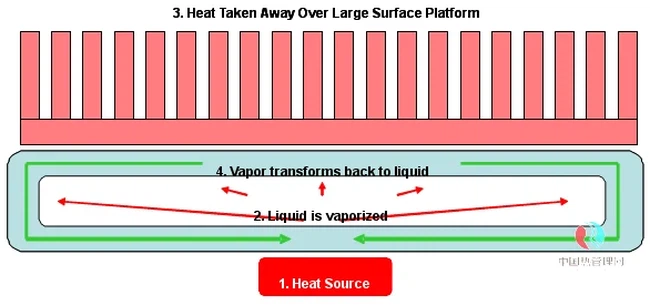

ヒート スプレッダーの動作原理は、電子デバイスの動作中に、熱源 (CPU や GPU など) によって発生した熱がヒート スプレッダーによって吸収されるというものです。プレート内の液体は加熱されると蒸発して蒸気になります。蒸気は熱を吸収して急速に膨張し、高圧部から低圧部へ移動し、蒸気室の冷却部まで急速に拡散します。ここで、蒸気は低圧ゾーンの低温の内壁に触れると急速に凝縮して液体になり、凝縮して熱を放出して液体を形成します。最後に液体は毛細管現象によって熱源に戻り、このサイクルを繰り返します。この循環プロセスにより、熱源から効率的に熱が伝達され、機器の過熱が防止されます。一般に、熱をより良く放散するために、最近のハイエンドボードでは従来の冷却フィンを追加し、ベーパーチャンバーの上部に冷却ファンを接続することが多く、それによって放熱効率がさらに向上します。

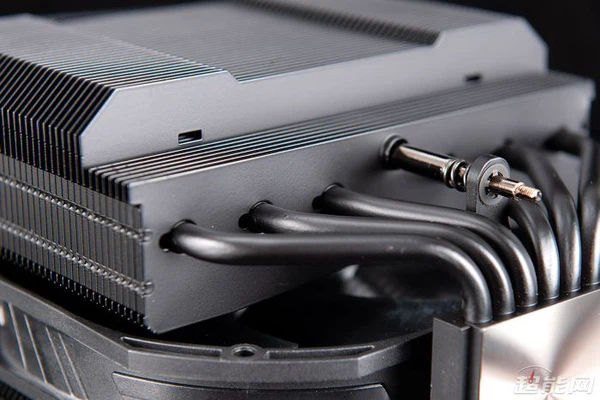

ヒート パイプ、空冷、液体冷却などの従来の熱放散技術と比較すると、ヒート パイプには明らかな利点があります。VC の原理は、熱伝達に液体の蒸発と凝縮を使用するヒート パイプの原理と似ています。ヒートパイプは柔軟に曲げたり配置したりできるため、熱源から冷却領域まで長距離にわたって熱を伝導するのに適しています。しかし、ヒートパイプは熱伝導方向が強く、熱分布が不均一になります。一般に、熱放散と均一化には大容量のフィンが必要です。

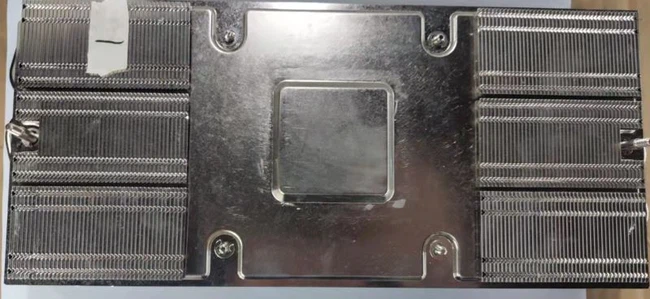

ベイパー チャンバーは熱を効率的かつ均一に分散し、局所的な過熱を回避し、全体的な熱効率を向上させることができます。コンパクトな設計により、ヒート スプレッダは、ラップトップ、小型シャーシに必要な軽量グラフィックス カード、スマートフォンなど、スペースが限られたデバイスに特に適しています。ベーパー チャンバーには機械的な可動部品がないため、故障やノイズの問題のリスクが軽減されます。

ヒートパイプと比較して、ベイパーチャンバーの熱伝導能力が強く、熱分布がより均一です。一部の高性能グラフィックス カードおよびプロセッサでは、放熱ボードを適用すると、デバイスの放熱と安定性が大幅に向上します。空冷と比較して、ベーパーチャンバーはファンなどの機械部品に依存しないため、騒音や故障のリスクが軽減されます。ベイパーチャンバーは液冷システムに比べて性能は若干劣るものの、設置やメンテナンスが容易でコストも比較的安価です。

将来的には、電子デバイスの出力密度の増加と継続的な技術進歩により、ベーパーチャンバーの応用の可能性はさらに広がるでしょう。カードおよびラップトップ製品を購入する際の重要な基準条件として、ベーパー チャンバー技術とベーパー チャンバーの品質を採用するかどうかを検討する必要があります。
