ベーパー チャンバー ヒートシンクのヘリウム リーク検出

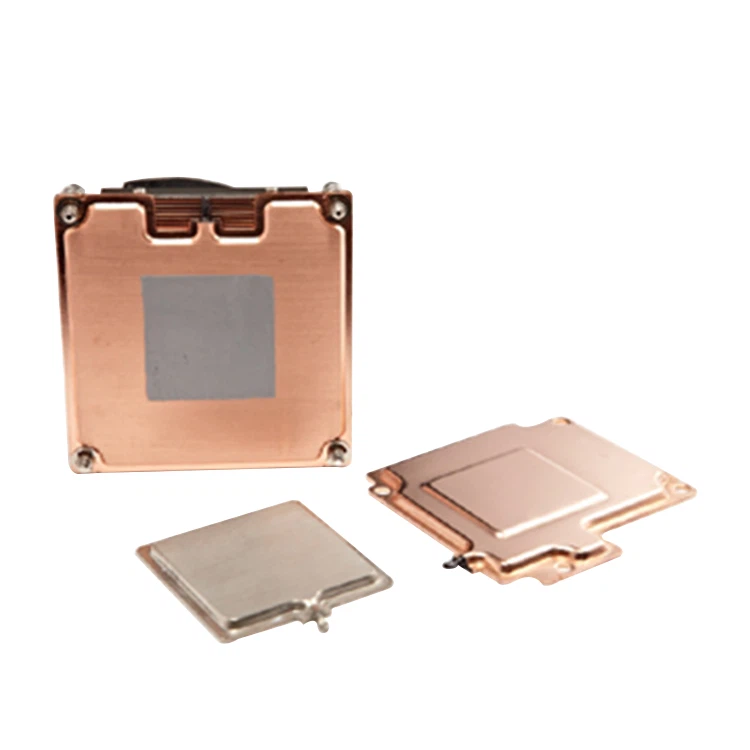

    VCはベーパーチャンバーの略で、正式名称は真空キャビティソーキングプレート放熱技術です。 業界では一般的にフラットヒートパイプ、均熱板、均熱板と呼ばれています。 チップ電力密度の継続的な改善に伴い、VC は CPU、NP、ASIC、およびその他の高電力デバイスの熱放散に広く使用されています。

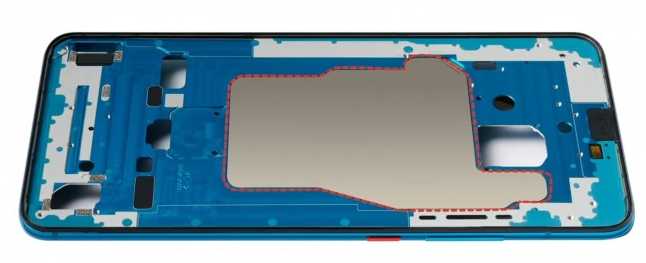

携帯電話の放熱は一般的にグラファイトを主材料としており、第一世代の放熱と言えます。 次に、銅管液体冷却は第 2 世代の放熱技術であり、ベーパー チャンバーは最新の第 3 世代の放熱技術です。 VC液体冷却は、銅管液体冷却の次元向上技術と見なすことができます。 どちらも気液相転移の原理に基づいていますが、違いは、ヒートパイプは単一方向の「線形」有効熱伝導率しか持たないのに対し、VC は「線から面への次元のアップグレード」に相当します。 "、これにより、あらゆる方向から熱を逃がすことができます。

ベーパー チャンバー テストにヘリウム リーク検出が必要な理由:

VC品は密閉性が悪いと放熱効率が低下しますので、漏れ検知が必要です。 キャビティ内を真空にすることで、ヘリウム検出器の真の空間とバックグラウンドが一定値に達した時点で、製品表面にヘリウムを注入します。 製品に漏れがある場合、ヘリウムは漏れ穴から製品に入り、最終的にヘリウム検出器によって検出されて漏れ率をリアルタイムで表示し、漏れ点を見つけます。 製品をヘリウムで包んで、全体の漏れ率を検出することもできます。
