銅製ヒートパイプの基礎知識

ヒートパイプは一種の熱伝達要素であり、熱伝導原理と冷却媒体の高速熱伝達特性を最大限に活用します。 加熱された物体の熱は、ヒートパイプを介して熱源の外部にすばやく伝達され、その熱伝導率は既知の金属の熱伝導率をはるかに上回ります。

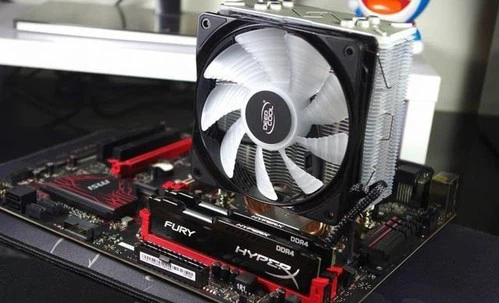

ヒートパイプ技術の存在により、人々は従来のヒートシンクの設計思想を変更し、より優れた冷却効果を得るために大風量ファンに頼る従来の冷却モードを取り除きました。 代わりに、低速、低風量のファンとヒートパイプ技術による新しい冷却モードが採用されています。 ヒートパイプ技術は、PC の静かな時代にチャンスをもたらします。

動作原理:

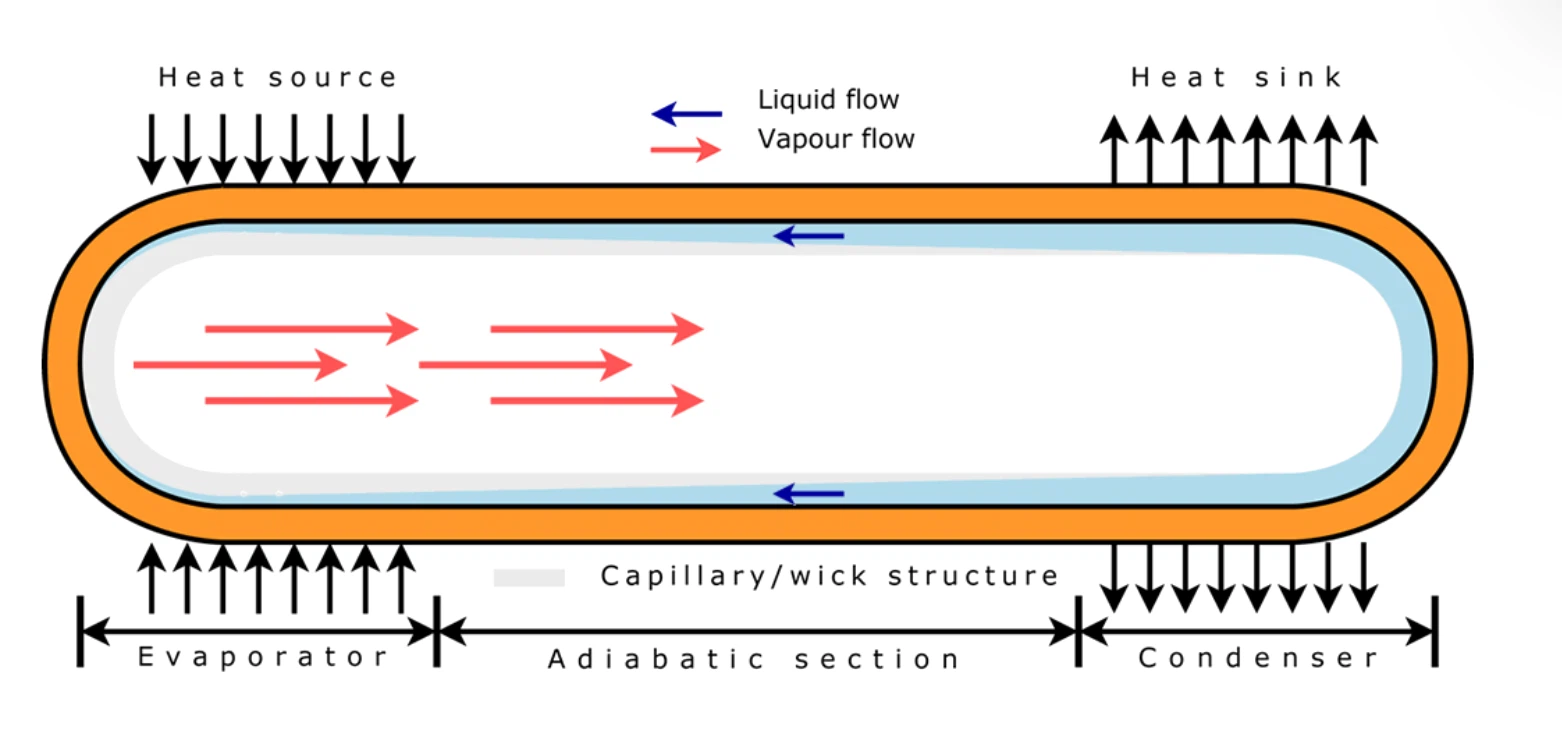

ヒートパイプの一方の端が加熱されると、毛細管コア内の液体が蒸発して蒸発し、蒸気がわずかな圧力差でもう一方の端に流れて熱を放出し、液体に凝縮します。 その後、液体は毛細管力 (または重力) の作用で多孔質材料に沿って蒸発セクションに戻ります。 このサイクルでは、熱は一方の端からもう一方の端に伝達されます。

利点と利点:

1.高い熱伝導率は、主に作動液体の気液相変化熱伝達に依存しており、熱抵抗が非常に小さいため、高い熱伝導率を備えています。

2. 優れた等温特性 ヒートパイプの内部空洞の蒸気は飽和状態にあり、飽和蒸気の圧力は飽和温度に依存します。 蒸発部から凝縮部までの飽和蒸気の圧力損失が非常に小さいため、ヒートパイプは優れた等温特性を備えています。

3. 熱流束の変動。 ヒートパイプは、蒸発セクションまたは凝縮セクションの加熱領域を独立して変更できます。つまり、より小さい加熱領域で熱を入力し、より大きな冷却領域で熱を出力できます。 これにより、熱流束が変化し、他の方法では解決が困難な熱伝達の問題を解決できます。

4. 熱の流れ方向の可逆性 水平に配置されたコア付きヒートパイプは、内部の循環力が毛細管力であるため、一方の端を加熱すると蒸発セクションとして、もう一方の端を外側に冷却すると凝縮セクションとして使用できます。 この機能は、宇宙船や人工衛星、化学反応器など、最初に熱を放出し、次に熱を吸収するデバイスの空間温度の平坦化に使用できます。

5.恒温特性：通常のヒートパイプの各部の熱抵抗は基本的に加熱の変化によって変化しませんが、可変伝熱パイプは凝縮部の熱抵抗を加熱の増加とともに減少させ、加熱の増加とともに増加させます暖房の減少。 このように、ヒートパイプの加熱量が大きく変化しても、蒸気温度の変化が少なく、温度が制御されます。 これがヒートパイプの恒温特性です。

6. 環境適応性 ヒートパイプの形状は、熱源と冷熱源の条件によって異なります。

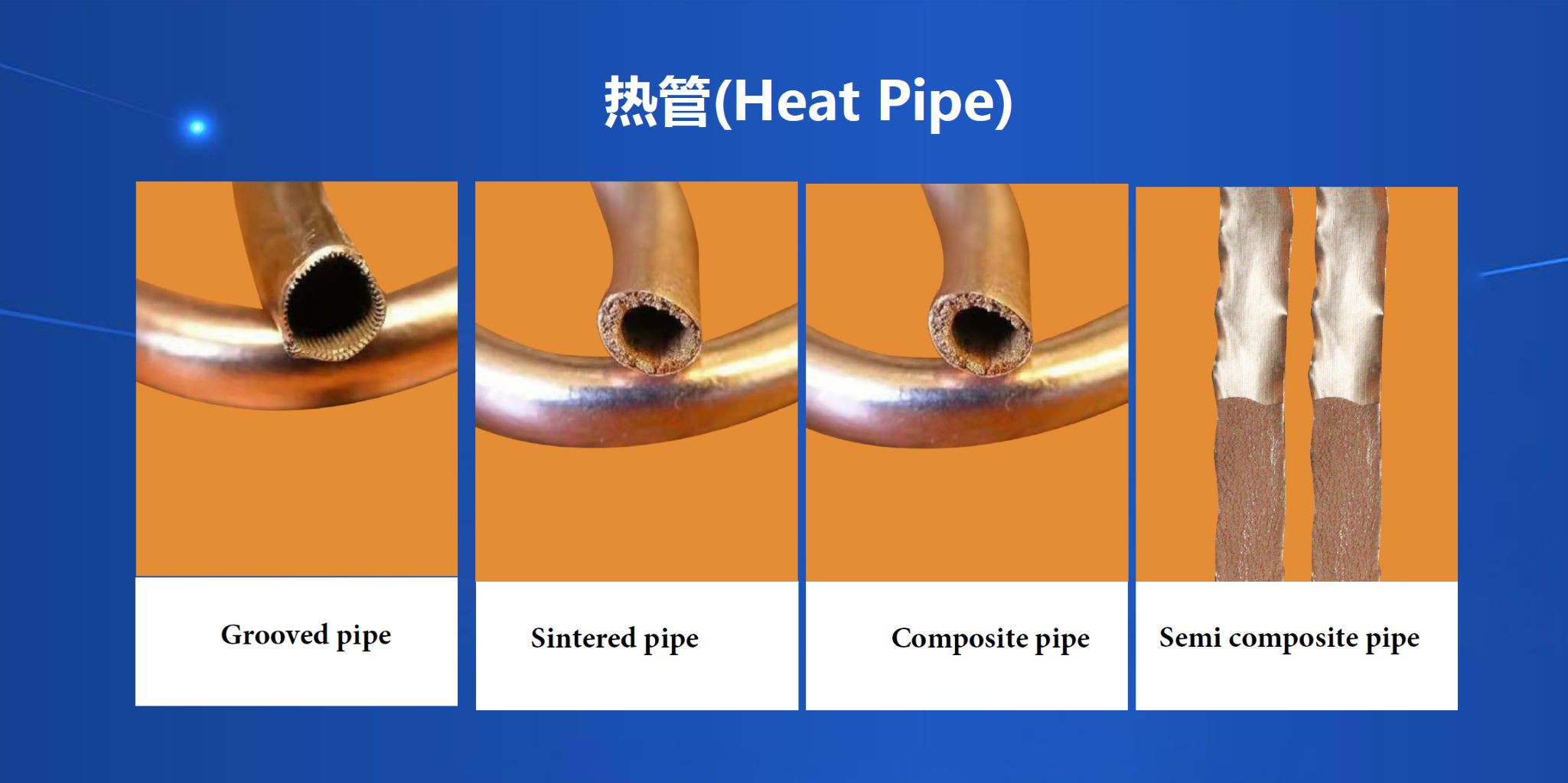

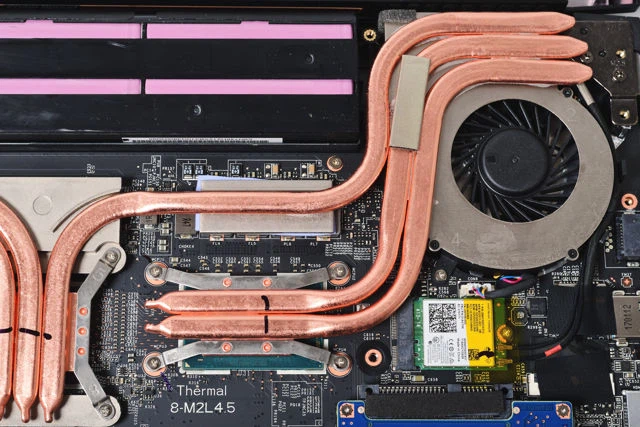

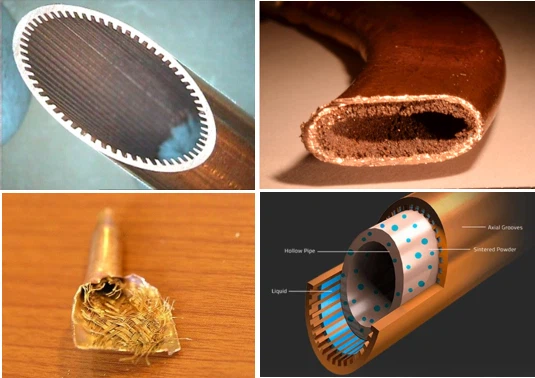

ヒート パイプは、一般的なノートブック コンピューター、携帯電話など、現在の放熱設計でよく使用されます。ヒート パイプの設計では、次の要因を考慮する必要があります。熱負荷または伝達される熱。 動作温度; パイプ; 作動流体; 毛細血管構造; ヒートパイプの長さと直径; 蒸発ゾーンの接触長; 補償領域の接触長; 方向; ヒートパイプの曲げや扁平化などの影響
