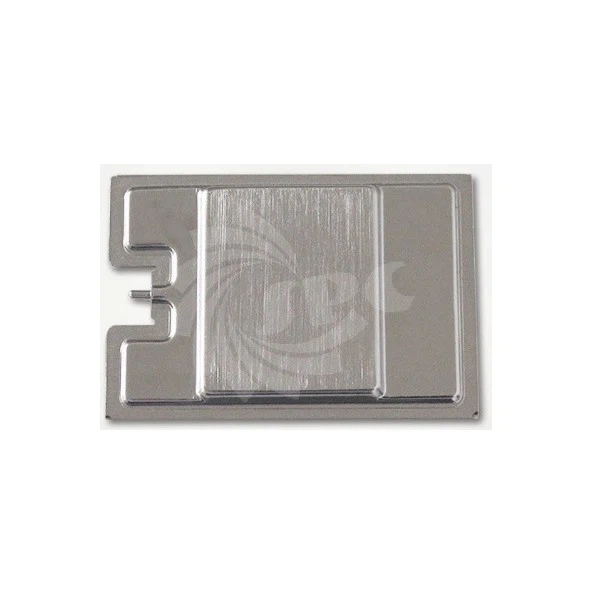

ベイパーチャンバーヒートシンク

私たちの工場を訪問するには、ナビゲーションライン「オンラインで工場を訪問」をクリックしてください

電子・電気技術の発達とユーザーニーズの向上に伴い、日常生活、科学研究、科学・教育におけるさまざまな電子製品の機能とパワーがますます高まり、電子製品の熱問題はますます深刻になっています。 。 ベイパーチャンバー（vc）は、さまざまな電子製品の熱問題を解決するための理想的なソリューションです。

ベイパーチャンバーは、高出力の熱問題を解決するために電子機器の分野で広く使用されています。 等温プレートは、作動媒体の相変化プロセスを利用して、潜熱を吸収および放出することによって効果的な熱伝達を実現します。 また、高温の「ホットスポット」で効果的に熱を放散し、比較的均一な温度場に平坦化します。 熱場電子機器にとって、熱伝達温度チャンバーをより小さく、より薄く、より大きくする方法は非常に重要です。

サイズ：理論的には制限はありませんが、電子機器の冷却に使用されるVCがX方向とY方向で{{0}}mmを超えることはめったにありません。 厚さは、毛細管構造と消費電力の関数です。 焼結金属コアが最も一般的なタイプであり、VCの厚さは2.5-4。0mmであり、最小の極薄VCは0。3-1である可能性があります。 .0mm。

電力密度：VCの理想的なアプリケーションは、熱源の電力密度が20W /cm²を超えることですが、実際には、多くのデバイスが300W/cm²を超えています。

保護：ヒートパイプとVCに使用される最も一般的なコーティングは、腐食防止と美観のためのニッケルメッキです。

動作温度：VCは複数の凍結/解凍サイクルに耐えることができますが、通常の動作温度範囲は1-100度です。

プレッシャー：VCは通常、変形前の60psiの圧力（最大90psi）に耐えるように設計されています。

製品情報

ベイパーチャンバーの利点

ヒートパイプと比較して、ベイパーチャンバーは温度均一性が高く、ヒートパイプは通常熱を伝達するために使用されますが、ベイパーチャンバーは熱を拡散し、熱源を急速に冷却することができます

また、サーマルバゲットがきつい場合は、ベイパーチャンバーヒートシンクの方が適しています。

ベイパーチャンバーの設計方法

ヒートパイプのように、VCの熱伝導率は長さとともに増加します。 これは、熱源と同じサイズのVCは、銅基板に比べてほとんど利点がないことを意味します。 経験則では、VCの面積は熱源の面積の10倍以上である必要があります。 サーマルバジェットが大きい場合や空気量が多い場合は、問題にならない可能性があります。 ただし、一般的に、基本的な底面は熱源よりもはるかに大きくする必要があります。 VCは、熱源の少なくとも10倍のサイズである必要があります。
